产品概述
MDmax低压成套开关设备是ABB授权开发宁波奇奥电气科技集团有限公司生产的新一代低压配电柜。产品符合BS5486-1、EN60439-1、
IEC60439-1等国际标准和GB7251.1中国国家标准。MDmax 使用于下列应用场合：电子工业、制造业、矿业、烟草业、市政设施、大学医院等建筑、商业建筑、高端民用住宅等。

产品优点
1、采用ABB全系列低压电器元件，包括：Megamax 及 Emax 空气断路器、Isomax 及 Tmax 塑壳 断路器、A 系列接触器及 TA 系列热继电器和软起动器等，组成完善及可靠的低压配电系统。
2、骨架基本结构森采用覆铝锌板制作的T型型材，环境保护效果好；经过双折边工艺制作的T型 材，增加了开关柜的强度和密封性。
3、柜架由三通件和双T型材组装而成，可有效地防止因大电流引起涡流而产生的柜体发热现象。
4、新颖的玻璃门设计理念，提高了开关柜的安全性和观赏性。
5、采用模数化框架设计方案，柜体的深度、宽度可按要求灵活配置。
6、排列紧凑，节省空间、成本。
7、单元组件的组合灵活、通用性强，可满足系统设计方案的各种要求。
8、具有不同外壳的防护等级和内部隔离形式。
9、装配方便、快捷，毋需特殊复杂的工序。

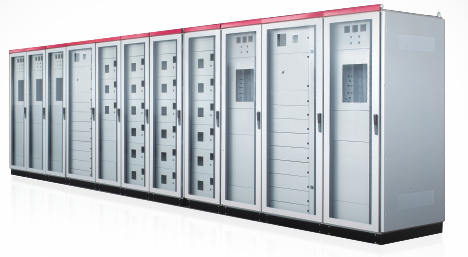

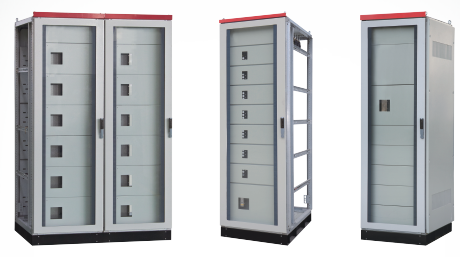

MDmax低压开关柜

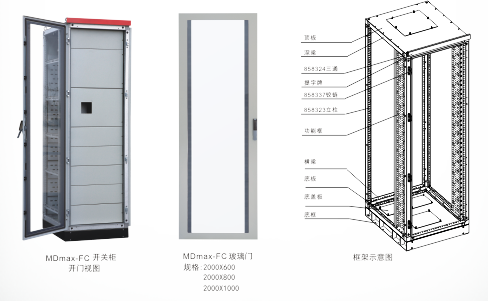

1. 框架及外壳
      MDmax的框架系统以25毫米为一个标准模数，并由带双折边的双T型材组成柜体的基本骨架，增加了骨架的强度和稳定性，框架的四角采用锌铝合金材料的三通件连接既确保了骨架安装的对称性，垂直度和准确度，同时,也有效地防止柜体因大电流通过产生涡流而引起的发热现象。

1.1 柜体尺寸
      柜高： 2200mm
      柜宽： 700mm,900mm和1100mm
      柜深： 600mm,800mm,1000mm和1200mm

1.2 外壳防护等级
      标准为IP40，最高可达IP55。

1.3 内部分隔形式
      形式2，形式3和形式4

1.4 标准方案
      1.4.1 配电 ：进线，联络，馈电，双电源和三电源自动切换系统
      1.4.2 电动机控制 ：直接起动，可逆起动，星-三角起动和软启动
      1.4.3 无功补偿 ：电容补偿和电容电抗组合补偿
