概述：

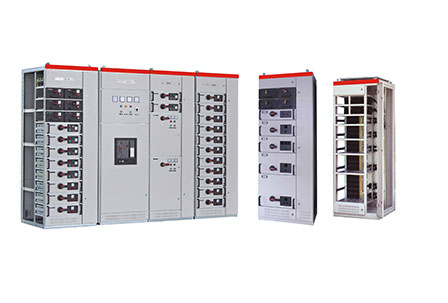

GCS低压抽出式开关柜为组合式结构，基本骨架由8MF型材组装而成。框架结构无需专用工具既能组装成各种形式的柜体，具有较高的强度和灵活性。该柜型1/2单元抽屉、1单元抽屉、1.5单元抽屉、2单元抽屉、3单元抽屉采用螺旋推进机构。

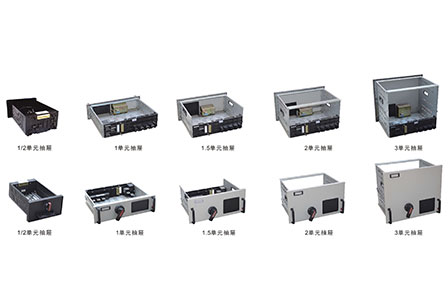

抽屉规格：

1/2单元、1单元、1.5单元、2单元、3单元。

技术参数：

额定工作电压：主电路380V、660V，；辅助电路220V，380V

额定绝缘电压：690V-1000V

额定电流：水平母线4000A；垂直母线1000A

母线额定短时耐受电流：50KA；80KA

母线额定峰值耐受电流：105KA；176KA

防护等级：IP3L0—IP4L0
